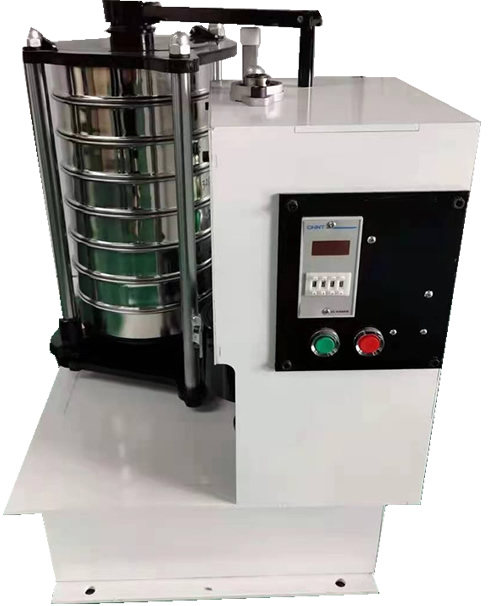

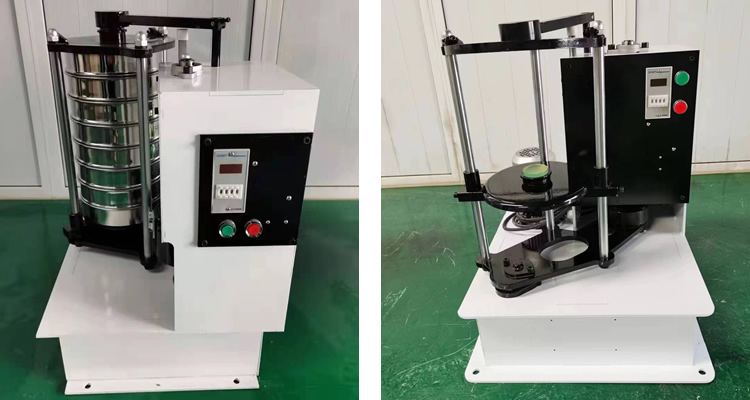

SZH-200型標準拍擊式振動實驗篩機

拍擊振篩機用途和性能:

SZH-200型標準拍擊式振動實驗篩機，配合試驗篩、分樣篩使用可對冶金、化工、磨料、硬材料、飼料、食品、醫藥等行業的粉體材料進行篩分生產、檢驗。

主要技術參數：

1、可放篩子直徑：200、150、100、75（mm）
2?、加裝篩子層數：1-7 層
3、搖擺次數：290±10? 次/分鐘
4、拍擊次數：156±10? 次/分鐘
5、往復次數：25（mm）
6、拍擊高度：38±6（mm）
7、功率：370 W
8、電壓：220 V
9、外形尺寸：H500*L400*W700（mm）
10、篩機重量：100 公斤

產品包裝：木箱，尺寸：長570mm, 寬460mm，高830mm，重105公斤

拍擊式振篩機工作原理及結構特點：

拍擊式自動振篩機是電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于試驗篩的篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。

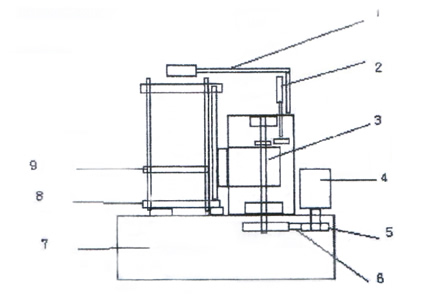

1.捶鐵 2.頂桿 3.偏心輪 4.電機 5.電機齒輪 6.同步帶 7.箱體 8.下滑板 9.托盤

拍擊式振篩機的使用操作

1.設備運轉前須固定。固定采用底腳螺栓固定，可采用膨脹螺絲將設備固定在水泥地面上。

2.安裝試驗篩?？蛻艨梢愿鶕?jù)自己的需要，加裝1-7層試驗篩。
具體方法是：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下捶鐵后，定好時間即可開機。采用直徑100mm、直徑75mm夾具可使用相應尺寸套篩，特殊尺寸如直徑300mm的篩機可定制。

3.設備帶有定時裝備，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。

4.設備拍擊高度出廠前以調好，用戶如有需要也可松開緊固螺母，調節頂桿頭螺紋升高或降低至合適位置后，再將螺母?jìng)渌馈?/p>

5.上下滑板，加油嘴等應定期加油。

6.每月定期檢查，加油。

7.安裝請打底腳螺絲。
